![[供] 墊板進出式冷藏車廂板制造工藝設備](http://www.cn9a.cn/prdimg/2014/2384858955816.jpg "[供] 墊板進出式冷藏車廂板制造工藝設備")

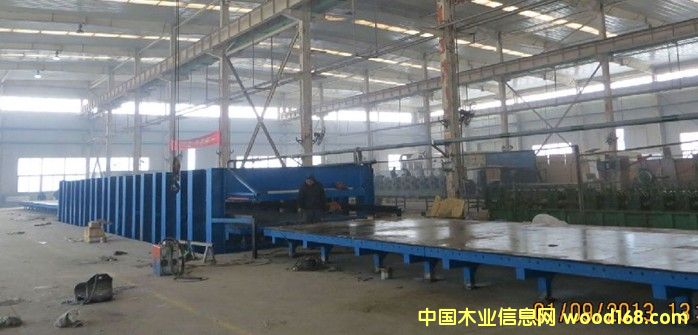

圖1:[供] 墊板進出式冷藏車廂板制造工藝設備
國森機械廂式貨車車廂板壓機設備特點：分為熱壓板進出式及墊板進出式兩種. - 熱壓工作臺：
經大型精密機床加工，加熱板工作臺面平面度小于0.8mm,光潔度高達1.6um。 2. 同步平衡裝置 為了保證活動橫梁上下移動時的平衡，采用齒輪、齒條組成的同步裝置。具有可靠地平穩裝置，升降特別平穩。 3. 施壓 采用封閉式龍門框架結構，液壓驅動油缸安置在龍門框架內的下部，進行施壓，頂升施壓。 4. 變頻調速 啟動時緩慢加速，停止時均勻減速，運行平穩無沖擊現象，且定位準確。 5. 加熱裝置 設有加熱裝置，可依據工藝需要快速加熱（30-60℃）。 6. 合理的工作高度 主機安裝在地坑內，這樣有效降低臺車的工作高度。 7. 安全防護系統 通用安全防護標識、聲光報警器、紅外線探測開關等。為避免操作時視覺盲區導致的安全事故，設備啟動采用雙人三手方式，操作采用單人雙手方式。 墊板進出式冷藏車廂板層壓機結構及工藝特點： 1、墊板進出式冷藏車廂板層壓機主機采用下熱板僅上下開合運動，采用在墊板上排版、墊板兩頭進出壓機的工藝方法。壓機兩端分別布置墊板滾筒架及墊板。排版、廂板吊出、清理等工作在主機外墊板上完成，經軌道牽引車通過掛鉤將墊板拉進壓機、壓制廂板。一塊墊板在壓機內進行壓制，而另一塊墊板在壓機外面進行排版清理工作。 2、 下墊板和下熱板脫離。上水管固定在壓機龍門架上，下水管固定在活動橫梁上。每次制版是墊板進出壓機，熱壓板不動。這樣工作人員在排版、清理等工作不會受到溫度影響。不需將熱壓板中的熱水排空，節能降耗。 3、 上、下兩塊墊板為整塊Q345優質高硬度高彈性含錳鋼板。上下熱壓板為多塊整體打孔密排熱通道式，傳熱效率高，強度好。
|
